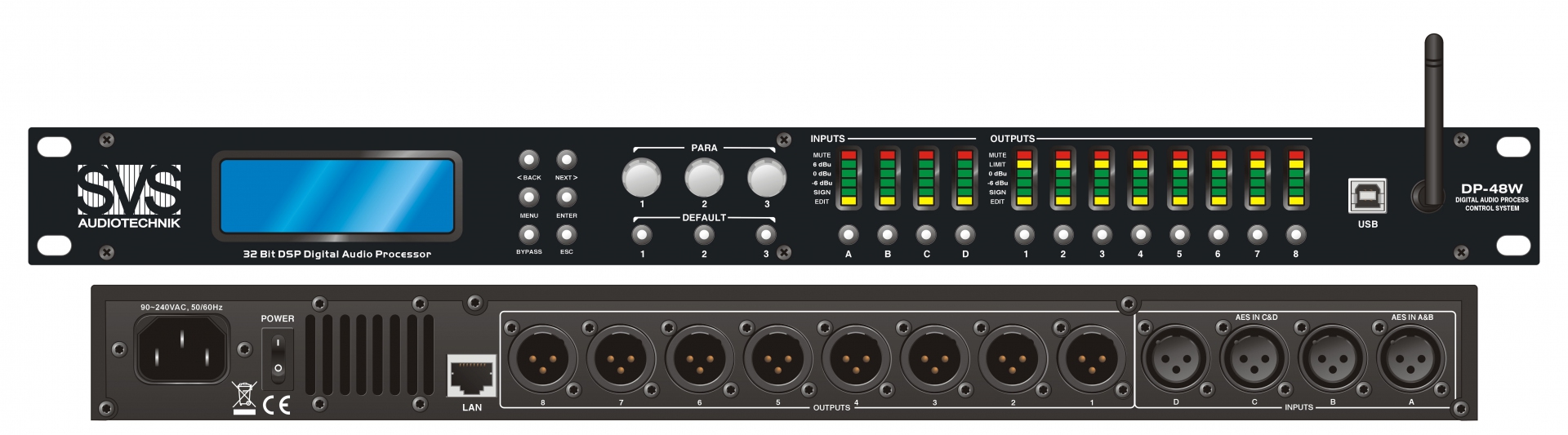

Цифровой процессор SVS Audiotechnik DP-48W

SVS Audiotechnik DP-48W: профессиональная обработка аудиосигнала

Устройство представляет собой компонент профессионального аудиотракта, предназначенный для всесторонней обработки звуковых сигналов в составе концертных, театральных, студийных и инсталляционных систем. Конфигурация 4 аналоговых входа – 8 аналоговых выходов позволяет использовать DP-48W как гибкий инструмент маршрутизации и управления многополосными акустическими системами, линейными массивами и распределёнными звуковыми зонами.

Архитектура и прецизионная обработка

Аппаратная платформа базируется на высокопроизводительном DSP с обработкой сигнала в формате 32 бита с плавающей точкой. Внутренняя частота дискретизации 96 кГц вдвое превосходит показатели распространённых процессоров аналогичного класса, что гарантирует расширенный частотный диапазон и минимальную задержку при аналого-цифровом и цифро-аналоговом преобразовании. Суммарный уровень гармонических искажений (THD) не превышает 0,02% (при +18 dBm, 1 кГц), а динамический диапазон составляет >110 дБ в полосе 20 Гц – 20 кГц, что обеспечивает прозрачность звучания и отсутствие собственных шумов, критичных для студийной и концертной работы.

Коммутационные возможности и интерфейсы

Все входные и выходные каналы выполнены на симметричных (балансных) линиях с разъёмами XLR, обеспечивающими высокую помехозащищённость на длинных трассах. Полная матричная маршрутизация позволяет назначить любую комбинацию входов на любой выход с независимой регулировкой уровня. Управление прибором организовано через несколько физических и сетевых интерфейсов:

• USB – прямое подключение к ПК для конфигурирования и мониторинга;
• Wi-Fi – беспроводной доступ на небольших расстояниях, удобен при настройке сценического оборудования без прокладки кабелей;
• LAN (Ethernet) – интеграция в локальную сеть для удалённого администрирования, в том числе через интернет при наличии VPN;
• RS-232 / RS-485 – последовательные протоколы, совместимые с централизованными системами автоматизации (Crestron, AMX).

Фирменное программное обеспечение позволяет одновременно управлять до 250 устройствами DP-48W, что критически важно для крупных инсталляций (аэропорты, конференц-центры, стадионы), где счёт обрабатываемых зон идёт на десятки.

Инструментарий обработки сигналов

Каждый из 4 входных и 8 выходных каналов снабжён идентичным набором процессов, конфигурируемых независимо.

Эквализация и фильтрация

На каждом входе доступно 8 полос параметрического эквалайзера, на каждом выходе – 6 полос. Фильтры допускают выбор типа (Bell, High-Shelf, Low-Shelf, Notch, All-Pass) с регулируемой центральной частотой, добротностью и усилением до ±15 дБ. Полноценный кроссовер с 8 полосами и 4 типами фильтров (Linkwitz-Riley, Butterworth, Bessel и др.) даёт возможность строить двух-, трёх- и четырёхполосные системы с точным контролем частот раздела и крутизны срезов до 48 дБ/окт.

Динамическая обработка

Каждый выходной канал оснащён лимитером с настраиваемым порогом срабатывания, временем атаки и восстановления. Это позволяет защитить акустические системы от перегрузки и клиппинга, особенно актуально при работе с живым звуком, где пиковые уровни непредсказуемы. Дополнительно встроен алгоритм шумоподавления с диапазоном регулировки -120...+10 дБ.

Задержки и фаза

Максимальная задержка составляет 650 мс с шагом 2,6 мс на канал, а также дополнительная регулируемая задержка до 1000 мс на вход и выход. С помощью этих инструментов выравнивается временная синхронизация излучателей в линейных массивах и компенсируется разница расстояний между сабвуферами и основными кластерами. Входные и выходные фазовые инверторы позволяют оперативно менять полярность сигнала, что упрощает стыковку с разными моделями усилителей и кабинетов.

Матричный микшер и чувствительность

Внутренняя матрица даёт полную свободу роутинга. Входные каналы имеют регулировку чувствительности, что согласует уровни с источниками различного типа: микрофонные предусилители, линейные выходы пультов, медиаплееры. Диапазон регулировки усиления на входе: -40...+6 дБ (шаг 0,1 дБ), на выходе: -40...+15 дБ (шаг 0,1 дБ).

Примеры решаемых задач

• Управление линейным массивом. Процессор выступает системным контроллером, обрабатывая сигнал от микшерного пульта, разделяя его на частотные полосы, вводя задержки и лимитирование для каждой секции массива. Тест оборудования SVS Audiotechnik, проведённый специалистами, подтвердил, что DP-48W обеспечивает ровную АЧХ и равномерное звуковое давление по всей площади площадки, а удобное ПО и Wi-Fi-подключение ускоряют настройку системы.
• Многофункциональный конференц-зал. Четыре входа принимают сигналы от микрофонных групп и источников контента, восемь выходов распределяют обработанное аудио по зонам (основная, заполнения, перевод, запись). Маршрутизация задаётся один раз и сохраняется в presets.
• Караоке-клуб / небольшой концертный зал. Процессор устанавливается в разрыв между микшером и усилителями. На входах выполняется точная подстройка чувствительности, шумоподавление, на выходах – кроссовер и защита динамиков. Встроенный Wi-Fi позволяет звукорежиссёру в реальном времени корректировать систему из зала, находясь за пультом.
• Студийный мониторинг. Благодаря минимальным искажениям и высокому динамическому диапазону прибор может использоваться как кроссовер для студийных мониторов ближнего, среднего и дальнего поля, обеспечивая точный контроль тонального баланса.

Конструктив и электропитание

Корпус выполнен в стандартном форм-факторе 1U 19" и предназначен для монтажа в рэковую стойку. Габариты (ШхВхГ) соответствуют стандарту 1U, вес составляет 2,5 кг. Пассивное охлаждение исключает акустический шум. Напряжение питания – от стандартной сети переменного тока, внутренний импульсный блок питания с широким диапазоном входного напряжения обеспечивает стабильную работу даже при значительных колебаниях сети.

Кому и когда рекомендуется

• Компании по прокату звукового оборудования: универсальность конфигурации 4×8, богатый набор обработок и дистанционное управление сокращают время подготовки и настройки системы на площадке.
• Инсталляционные интеграторы: поддержка RS-485 и LAN делает DP-48W легко вписываемым в системы автоматизации зданий; возможность группового управления сотнями устройств упрощает обслуживание распределённых объектов.
• Звукорежиссёры театров и концертных залов: точные задержки и фильтры кроссовера обеспечивают когерентное звучание акустических систем в сложной акустической среде, а лимитеры защищают дорогостоящие громкоговорители.
• Учебные заведения и Дома культуры: прибор перекрывает потребности в обработке звука для актовых залов, где важны надёжность и простота управления после первичной настройки.
